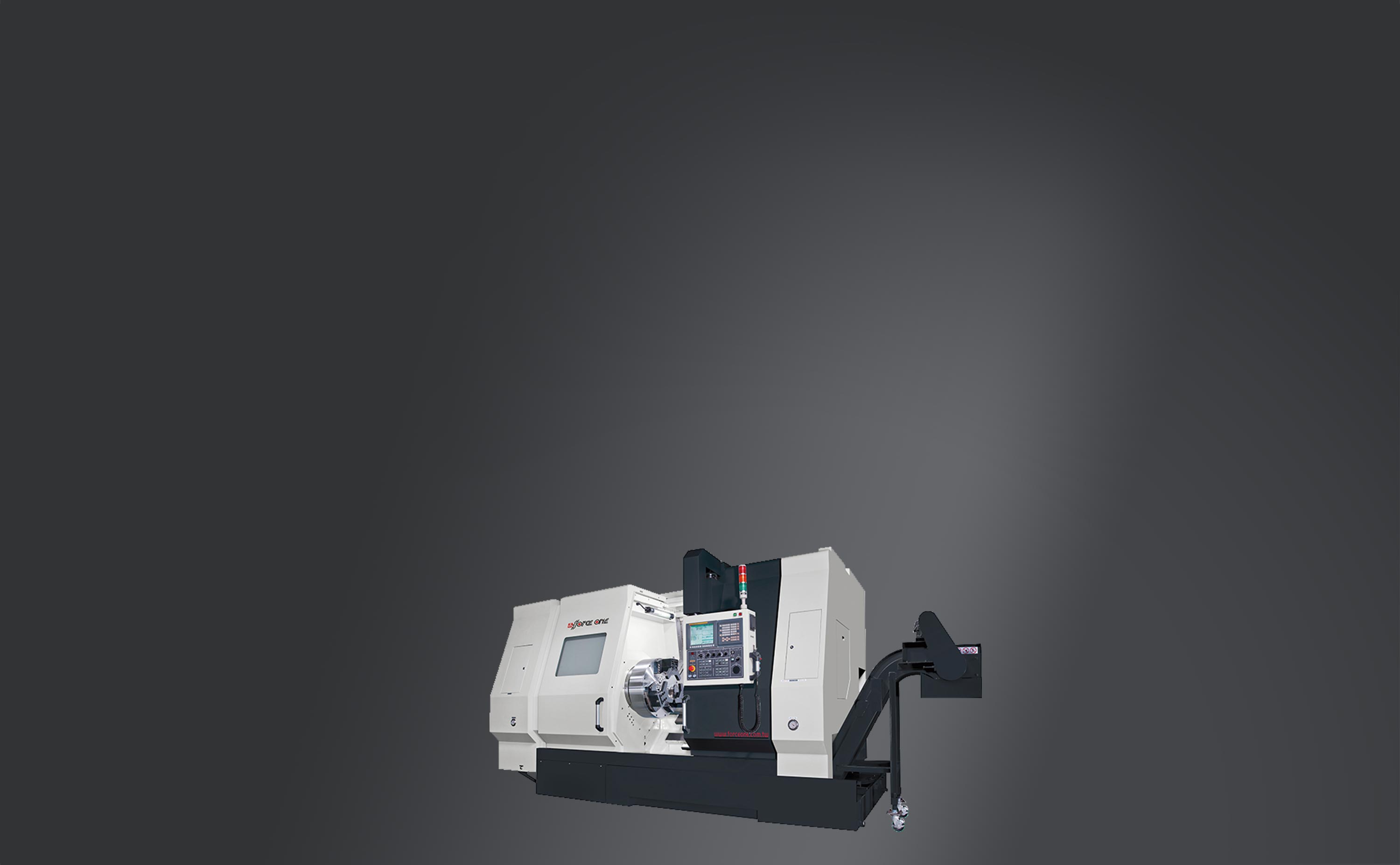

TC 40

Precisión y mayor capacidad de corte

TC 40 Ficha de producto
  • Bancada 820-3100 mm
  • Ø máx. bancada Ø 850 mm
  • Ø máx. torneado Ø 710 mm

UN HUSILLO / UNA TORRETA

  • Las guías por fricción en los ejes X y Z proporcionan una excelente precisión y capacidad de carga.
  • Estructura rígida y estable.
  • La estructura de una sola pieza ofrece una resistencia óptima alplegado y a la torsión, especialmente al realizar corte pesado en piezas de gran tamaño.
  • El husillo en los tornos TC 40 está accionado por una caja de cambios con una relación de transmisión 1:4. La potencia máxima de salida es posible cuando el husillo alcanza una velocidad de 208-2500 rpm.
  • La mayor parte de los componentes están fabricados con hierro fundido Meehanite ® que proporciona una elevada precisión.
  • Recogida de virutas eficiente y soporte firme.

Solicita presupuesto
Especificaciones técnicas Accesorios estándar Accesorios opcionales

Especificaciones técnicas

CAPACIDAD
Diám. máx. sobre bancada  Ø 850 mm
Diám. máx. de torneado  Ø 640 mm
Bancada 820 / 1580 / 2315 / 3100 mm

HUSILLO
Nariz del eje A2-8 / op.: A2-11, A2-15
Agujero del eje 105 mm / op.: A2-11: 131 mm, 165 mm; A2-15: 180 mm
Capacidad de barra 89 mm / op.: A2-11: 110 mm, 116 mm; A2-15: 160 mm
Gama de velocidades 2500-550 rpm / op. 1650-550 rpm (A2-11)
Plato hidráulico 12 mm / op. 15, 18 mm

TORRETA
Posiciones 10 / op. 12
Acoplamiento  DIN 5480
Ø hta. exterior  32 mm / op. 25 mm
Ø hta. interior  Ø 50 mm
Velocidad htas. motorizdas  op. 0-3000 rpm

RECORRIDOS
Recorrido eje X 355 + 25 mm
Recorrido eje Z 885 / 1645 / 2250 / 3165 mm
Avances rápidos (eje X)  12 m/min
Avances rápidos (eje Z) 15 m/min
Avance de corte  0,001-500 mm/min.

MOTOR
Husillo (continuo) 22 kW
Husillo (30 min. nominal) 26 kW
Eje X 4 kW
Eje Z 4 kW
Bomba hidráulica de aceite  2.2 kW (3 HP)
Bomba de refrigerante  0.75 kW (1 HP)

CONTRAPUNTO
Tipo Manual / op. programable
Recorrido 780 / 1540 / 2250 / 3060 mm
Tipo de caña fija / op. giratoria
Recorrido de caña 100 mm
Diám. de caña 110 mm / op. 160 mm
Cono centro 5 MT

CAPACIDAD DEL TANQUE
Tanque hidráulico 80 l
Tanque de refrigeración 140 / 200 / 260 / 320 l

MEDIDAS
Dimensiones 5304 x 2130 x 2235 mm / 6064 x 2130 x 2235 mm / 6824 x 2130 x 2235 mm / 6824 x 2130 x 2235 mm
Peso neto 12500 Kg / 14100 Kg / 15600 Kg / 17900 Kg

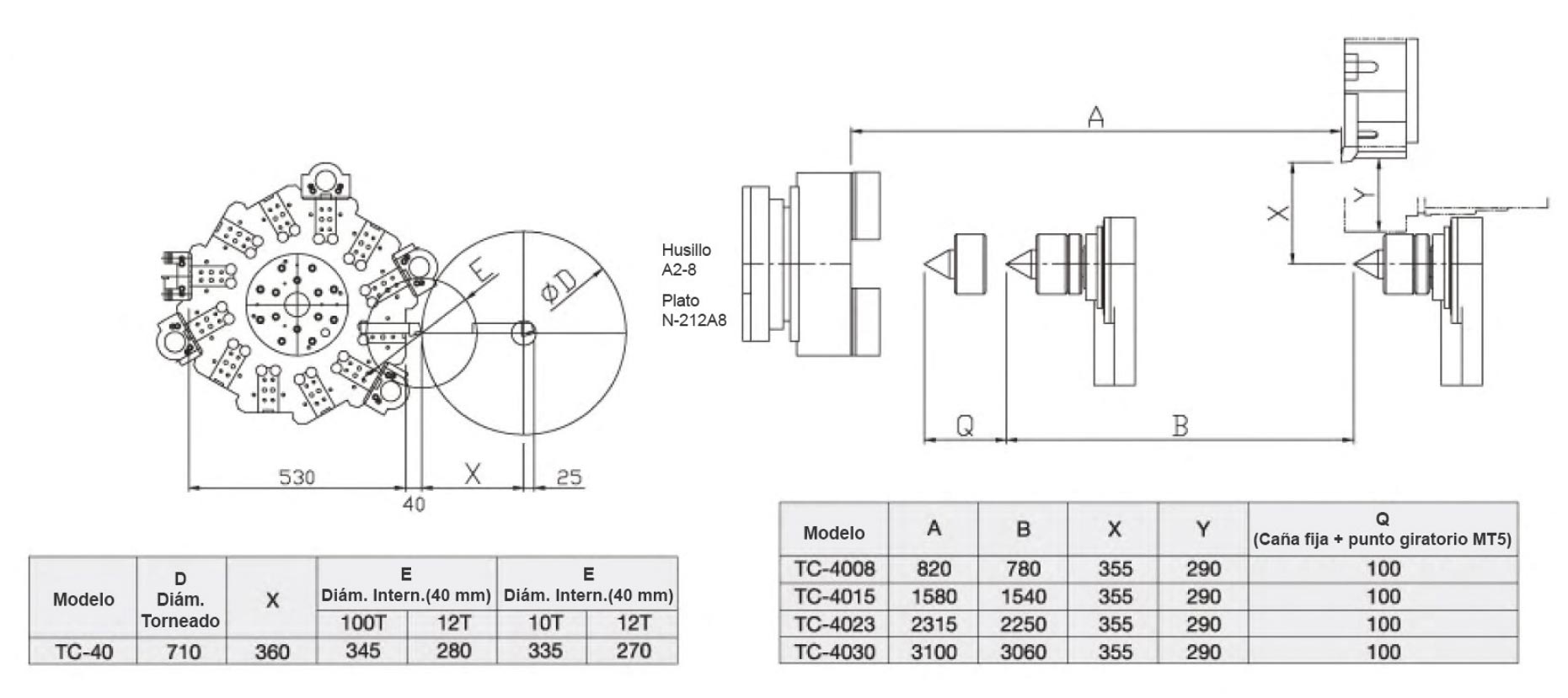

CAPACIDAD DE TRABAJO

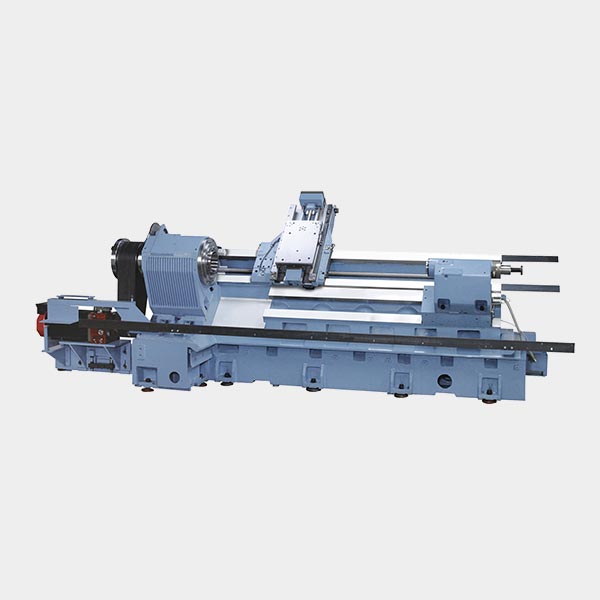

detalle producto

Accesorios estándar

  • Control Fanuc OiTF 10,4” con Manual Guide
  • Torreta hidráulica 10 posiciones
  • Plato hidráulico
  • Transportador de virutas tipo cadena con cubeta
  • Unidad hidráulica
  • Caja de cambios 2 velocidades
  • Contrapunto manual
  • Caña fija y punto giratorio para contrapunto
  • Bomba de refrigerante 6 BAR
  • Sistema de lubricación automática
  • Carenado completo
  • Tanque de refrigerante 140-320 l
  • Caja de herramientas
  • Luz de trabajo
  • Semáforo luminoso
  • Intercambiador de calor para el armario eléctrico
  • Portaherramientas
  • 1 juego de garras blandas
  • 1 juego de garras duras
  • Transformador CE
  • Marcado CE (Certificación TÜV)

Accesorios opcionales

  • Contrapunto programable
  • Caña y punto giratorios para contrapunto
  • Torreta hidráulica 12 posiciones
  • Medidor de herramientas automático o manual
  • Eje C + torreta motorizada Sauter / Duplomatic
  • Plato hidráulico mayor
  • Transportador de virutas 152 cm de altura con cubeta
  • Luneta fija
  • Husillo mayor
  • Colector de neblina de aceite
  • Aire acondicionado para el armario eléctrico

Si tienes cualquier duda o necesitas asesoramiento contacta con nuestro equipo.
